한도 충전 예초기 HD-40BC 조립 방법 총 정리

한도 충전 예초기 HD-40BC의 안전 커버, 예초기 날, 어깨 밴드, 작업 봉, 루프 핸들, 충전 배터리 조립 방법에 대해서 순서대로 설명하겠습니다. 또한 충전 예초기 사용을 위한 배터리 충전 방법과 시운전 방법, 레버 조작 방법에 대해서도 알아보겠습니다.







한도 충전 예초기 HD-40BC 조립 방법

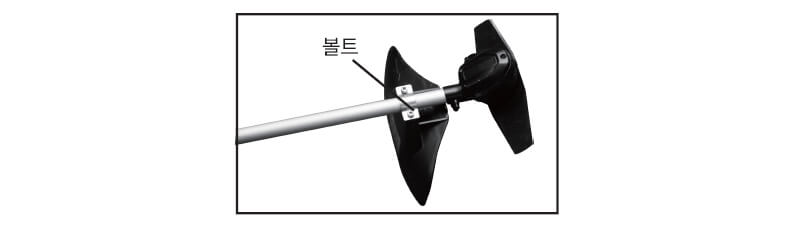

안전 커버 조립 방법

한도 충전 예초기 안전 커버 조립 방법

1. 볼트 2개를 3~5회 풀어 준 뒤 안전 커버를 방향을 맞춰 모터 측 파이프에 끼워 모터 하우징의 끝까지 밀어줍니다.

2. 모터하우징과 안전 커버가 비틀림 없이 위치를 맞추고 볼트 2개를 조여줍니다.

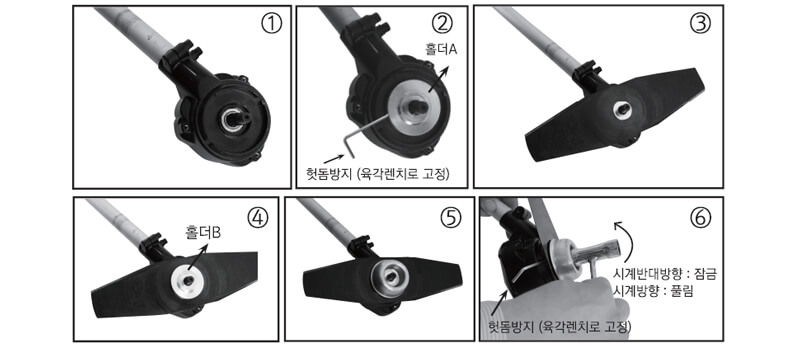

예초기 날 조립 방법

예초기 날 조립 방법

1. 육각 렌치를 모터 하우징과 홀더 A의 측면 구멍에 끼운 후 박스 스패너로 육각 너트를 돌려서 축이 헛돌지 않도록 고정합니다.

2. 박스 스패너로 육각 너트를 오른쪽으로 돌려서 분해한 후에 안전판과 홀더 B를 빼줍니다.

3. 예초기 날 방향을 맞춰 홀더 A 돌출부에 예초기 날을 끼우고 홀더 B와 안전판을 조립한 후에 육각 너트를 왼쪽으로 견고하게 조여줍니다.

4. 육각 렌치를 빼줍니다.



* 분리는 역순으로 진행하면 됩니다.

* 예취 날 구멍에 홀더 A 돌출부가 어긋나게 조립되면 작업 봉이 심하게 떨리며, 홀더 B의 오목하게 파인 부분이 예초기 날 면과 맞닿지 않게 조립되면 예초기 날이 헛돌고 육각 너트가 풀리는 현상이 발생할 수 있으므로 반드시 조립 후 재확인하시기 바랍니다. ▶ 기계 고장의 원인

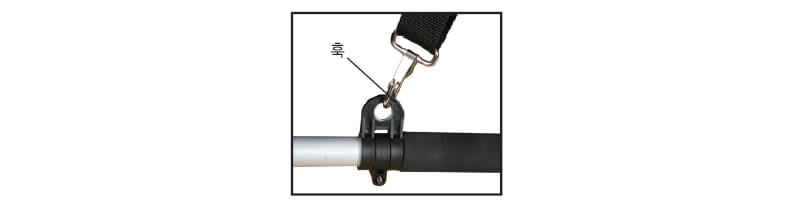

어깨 밴드 조립과 조절 방법

어깨 밴드 조립 방법

1. 어깨 밴드 연결 구멍에 훅을 걸어줍니다.

2. 어깨  밴드를 메고, 쿠션이 어깨 위에 오도록 조절합니다.

3. 예초기를 메어보고 어깨 밴드 길이를 작업자의 체형과 작업 자세에 알맞게 길이를 조절하여 루프 핸들을 잡은 왼손에 무게가 경감되도록 무게 균형을 맞춥니다. (완성 조립 후에 길이를 조절하십시오.)

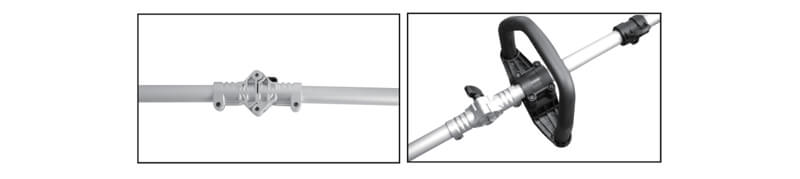

루프 핸들 조립 방법

한도 충전 예초기 루프핸들 조립 방법

1. 육각 렌치를 이용하여 상단에 있는 나사 4개를 풀어 캡을 분리합니다.

2. 루프 핸들 밑부분 나사 2개 중 한 곳을 박스 스패너로 풀어줍니다.

3. 파이프에 루프 핸들을 장착 후 캡을 덮고 나사를 체결합니다.

* 작업 중 루프 핸들이 고정되지 않으면 상해가 발생할 수 있으므로 단단히 고정되어 있는지 수시로 확인합니다.

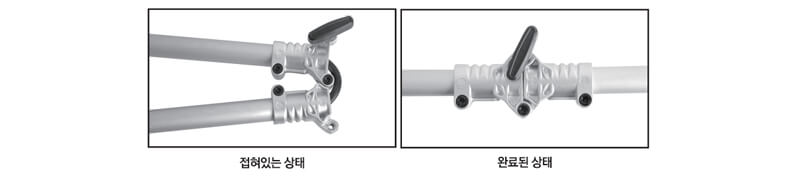

작업봉 조립 방법

한도 충전 예초기 작업봉 조립 방법

한도 충전 예초기 HD-40BC는 분리형 작업대가 아닌 접이식 작업대입니다.

1. 접혀 있는 예초기 봉을 완전히 펴 줍니다.

2. 클램핑 노브를 꽉 조여 줍니다.

* 약하게 조여서 파이프가 느슨하게 될 경우 상해의 원인이 될 수 있으므로 수시로 확인합니다.

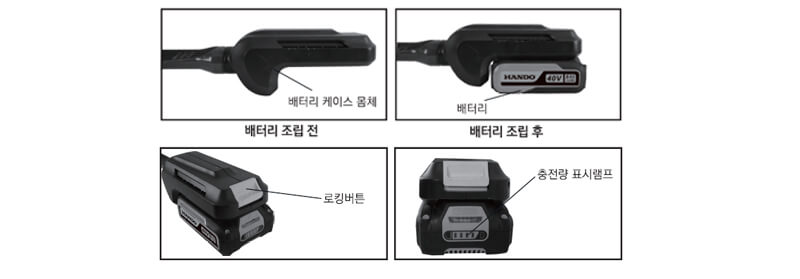

한도 충전 예초기 배터리 조립, 분리 방법

한도 충전 예초기 배터리 조립 방법

1. 안전 위치와 작동 스위치가 OFF 상태인지 확인합니다.

2. 배터리를 홈에 맞춘 후 "찰칵" 거리는 소리가 날 때까지 밀어 넣으면 조립됩니다.

3. 배터리 로킹 버튼을 누른 채 잡아당기듯 빼면 분리가 됩니다.

4. 배터리 잔량 단추를 누르면 충전 상태를 확인할 수 있습니다. 표시 램프 4개가 켜지면 100%, 3개가 켜지면 70%, 2개가 켜지면 45%, 1개가 켜지면 10% 이하 상태이므로 충전이 필요합니다.

* 새 제품일 경우 배터리가 100% 충전되지 않은 상태이므로 작업 전에 충전해야 합니다.









https://link.coupang.com/a/blHd1l

신일실업 충전식 자동 분무기 SI-100



"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."





한도 충전 예초기 HD-40BC 사용 방법

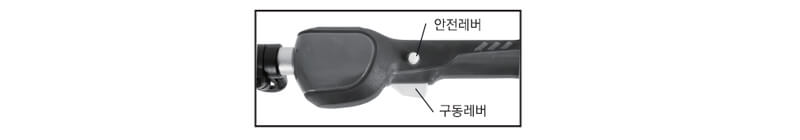

레버 조작 방법

한도 충전 예초기 레버 조립 방법

1. 안전 레버를 손바닥으로 누른 상태에서 구동 레버를 잡으면 모터가 구동됩니다. (안전 레버를 누르지 않으면 구동 스위치가 작동 안 됩니다.

2. 구동 레버를 놓으면 모터는 정지됩니다. (구동 레버를 놓아도 예초기 날이 바로 정지되지 않고, 원심력에 수초 간 회전함으로 주의하십시오.)



시운전 방법

시운전 전에 예초기 날이 땅에 닿지 않은 상태에서 주변에 장애물이나 사람이 없는 방향으로 시운전하여 제품의 이상 유무를 확인합니다(예초기 날 방향이 맞는지 확인하여야 합니다.)



예초기 작업 방향과 방법

1. 예초 작업 폭은 약 1m가 적당하며, 작업 방향은 우측에서 좌측으로 작업합니다.

2. 풀이 촘촘하게 억센 풀은 한 번에 무리하게 베지 말고 조금씩 나누어 제거합니다. 키가 큰 풀도 위에서부터 2~3회 나누어서 작업합니다.

* 작업 중 예초기 날이 지면이나 돌 또는 건물의 벽면 등 단단한 물체와 부딪히지 않도록 주의해서 작업합니다.

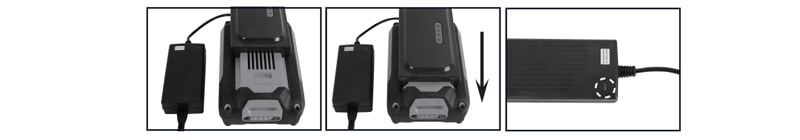

배터리 충전 방법

한도 충전 예초기 배터리 충전 방법

1. 충전기의 플러그를 220V 콘센트에 꽂아줍니다.

2. 충전기 전극과 배터리 전극이 맞닿는 방향이 되도록 하고 충전기 홈에 배터리를 맞춘 상태에서 배터리를 끝까지 밀어줍니다.

3. 충전이 완료되면 배터리를 미는 방향의 반대로 당겨서 분리하고 전원 플러그를 빼 줍니다.

4. 작업 후 또는 충전 후 배터리가 뜨거워진 상태에서 충전시킬 경우 "적색 점멸"이 켜집니다. 이때는 배터리를 식혀서 충전하시면 정상 충전됩니다.

5. "적색 점멸 + 녹색 점멸 " 등이 켜지면 배터리 고장 또는 단자에 이물질로 인한 접촉 불량 상태이므로 배터리 교체 또는 접촉부의 이물질을 청소하여 줍니다.

6. 충전기 단자에 금속류 이물질을 꽂지 마시고 이불, 카펫, 전기장판 위에서도 충전하시면 안 됩니다. 또한 충전 중에 수건 등을 덮지 마십시오. (고온 다습하지 않고 주변에 인화 물질이 없는 장소에서 충전해야 합니다.
